Accesorios y tuberías para sistemas de aspiración de incendio
Las tuberías y accesorios VESDA Xtralis forman la red que transporta continuamente las muestras de aire desde el área protegida hasta el detector de humo por aspiración.
ING LATAM suministra componentes para redes de detección de incendio por aspiración, incluyendo tuberías, tees, codos, uniones, capilares, puntos de muestreo, filtros, adaptadores y accesorios VESDA-E.
VESDA Pipe & Fittings
Componentes especializados para construir redes de muestreo eficientes, estables y compatibles con sistemas de detección de humo por aspiración.
¿Qué función cumple la tubería en un sistema de aspiración de incendio?
En un sistema de detección de incendio por aspiración, la tubería forma parte del desempeño del sistema y afecta directamente el flujo de aire, el tiempo de transporte y la respuesta del detector.
Los orificios o puntos de muestreo toman aire del ambiente protegido y lo transportan hasta la cámara de detección.
La tubería hace parte del desempeño del detector
- Transporta las muestras de aire.
- Determina el tiempo de transporte.
- Distribuye los puntos de muestreo.
- Permite cubrir falsos techos y pisos.
- Facilita muestreo remoto y capilar.
- Debe diseñarse de acuerdo con el detector instalado.
Tipos de muestreo en sistemas VESDA
Una red de aspiración puede combinar distintos métodos de muestreo según las características del espacio protegido.
Muestreo directo en tubería
Los orificios se realizan directamente en la tubería instalada sobre el área protegida.

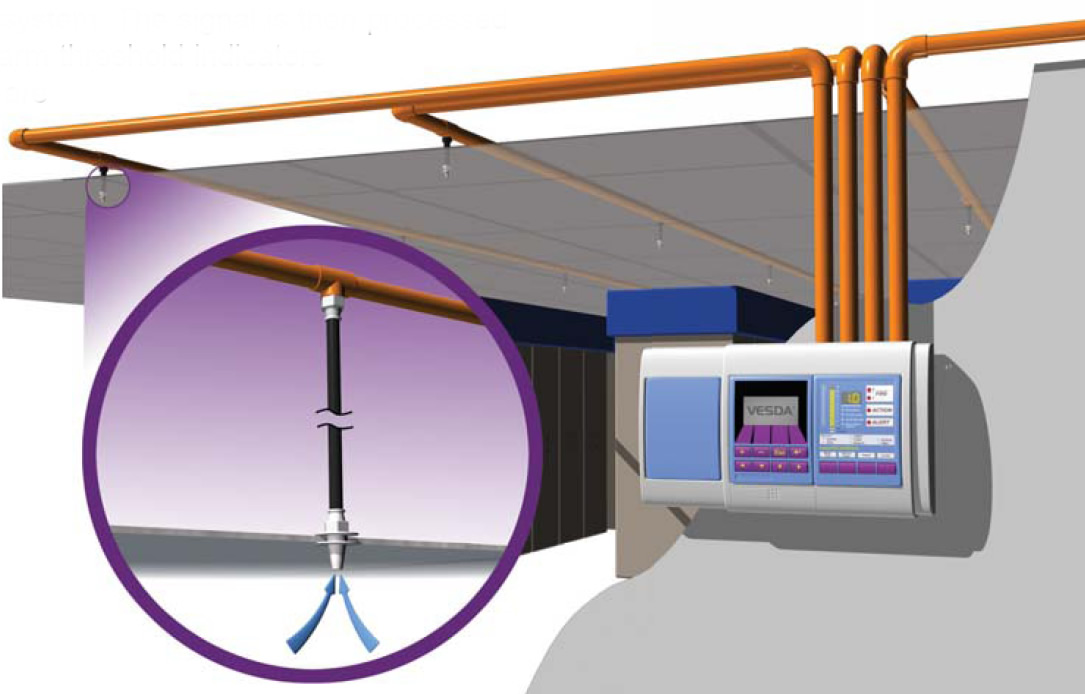

Muestreo por capilar
Un tubo capilar conecta la tubería principal con un punto de muestreo remoto.
Muestreo en retorno de aire
La red se instala cerca de rejillas o ductos de retorno para detectar partículas transportadas.
Tuberías y tubos capilares
Tubería VESDA
Tubería para la red principal de aspiración.
Tubo capilar 10 mm
Tubería flexible para conectar puntos de muestreo remotos.
Capillary Tube
Tubo capilar para puntos de muestreo ocultos o remotos.
Uniones y conectores
Socket / Unión recta
Conecta dos secciones de tubería de aspiración.
Socket Union
Unión desmontable para mantenimiento.
Junta de expansión
Compensa expansión y contracción por cambios térmicos.
Pipe Junction
Accesorio de unión para tubería VESDA.
Conector flexible
Permite conexiones o cambios de dirección con flexibilidad.
Flexible corto
Conector flexible compacto para puntos específicos de la red.
Codos y curvas
Curva 90° radio amplio
Cambio de dirección reduciendo restricción de flujo.
Codo 45°
Cambio progresivo de trayectoria.
Codo 90°
Cambio compacto de dirección.
Large Radius Bend
Curva de amplio radio para redes VESDA.
Small Radius Bend
Codo de radio reducido para espacios limitados.
Tees y adaptadores
Tee 25 mm
Divide la red principal en distintos ramales.
Tee 25/10 mm
Conecta tubo capilar a la tubería principal.
Adaptador de compresión
Integra tubería principal con capilar.
Compression Tee Adapter
Permite conectar dos tubos capilares.
Air Line Tee Adapter
Accesorio de derivación para líneas de muestreo.
Socket Adapter
Adaptación entre diferentes diámetros.
Trunk Adapter
Conecta tubos capilares a la tubería principal.
Capillary Sampling Connector
Conector específico para tubo capilar de muestreo.
Tapas y terminaciones
End Cap
Cierra el extremo de una tubería de muestreo.
VESDA End Cap
Terminación para redes VESDA de aspiración.
Discreet End Cap
Tapa discreta para tubos capilares.
Puntos de muestreo
Sampling Point
Punto convencional instalado en el extremo de un capilar.
Flush Sampling Point
Punto al ras para instalaciones discretas.
Conical Sampling Point
Punto cónico para instalaciones con tubo capilar.
Flush Mount Sampling Point
Punto empotrado para falsos techos.
Tamper Proof Sampling Point
Punto antivandálico para ambientes de riesgo.
Tamper Proof Capillary Point
Punto capilar discreto y resistente.
Puntos de prueba
Air Sampling Test Point
Punto para realizar pruebas periódicas de humo.
25 mm Test Point
Punto de prueba incorporado directamente a la red.
Etiquetas e identificación
Sampling Point Decal
Etiqueta para identificar puntos de muestreo.
Sampling Point Label
Etiqueta de identificación para puntos de aspiración.
VESDA Pipe Label
Identifica la tubería como parte del sistema de detección.
Sampling Point Label Red
Etiqueta roja para puntos de muestreo.
Sampling Point Label Grey
Etiqueta gris para aplicaciones arquitectónicas.
Otros accesorios para sistemas VESDA
Xtralis In-Line Filter
Filtro en línea para proteger el detector frente a contaminación.
Automatic Purging Unit
Unidad automática de purga para limpieza de tuberías.
Refrigerated Storage Sampling Kit
Kit especializado para cámaras frías.
In-Line Flow Restrictor
Accesorio para gestionar o balancear condiciones de flujo.
Filtros VESDA
Elementos filtrantes internos para proteger la cámara.
Fuentes de alimentación VESDA
Fuentes de alimentación y respaldo.
VESDA High Level Interface
Interfaz de alto nivel para integración con sistemas de gestión.
Remote Display Module
Módulo remoto para visualizar estados y alarmas.
VESDA 19" Sub Rack
Rack para montaje de módulos y componentes VESDA.
Accesorios VESDA-E VEA: microtubos y puntos direccionables
El sistema VESDA-E VEA utiliza una arquitectura distinta a las redes tradicionales. Cada área protegida puede conectarse mediante microtubos individuales a puntos de muestreo direccionables.
Microbore Tube
Microtubería para conectar individualmente cada punto VEA.
VEA Sampling Point
Punto direccionable para muestreo de aire.
Surface Mount Point
Versión superficial para aplicaciones donde no es posible empotrar.
La red de tubería debe diseñarse junto con el detector
Una red de aspiración no debe diseñarse únicamente distribuyendo tuberías y perforando orificios. Deben analizarse longitudes, ramales, diámetro interno, cantidad de orificios, pérdidas de presión y tiempo de transporte.
Xtralis utiliza herramientas de cálculo como ASPIRE para modelar las redes y verificar su desempeño.
¿Qué debemos calcular?
- Longitud total de tubería.
- Número de ramales.
- Cantidad de puntos.
- Diámetro de orificios.
- Balance de flujo.
- Tiempo de transporte.
- Sensibilidad efectiva por punto.
- Condiciones ambientales.
- Compatibilidad con el detector.
Redes de aspiración para diferentes tipos de proyectos
Data centers
Tubería sobre racks, falsos pisos, falsos techos y retornos de aire.
Cuartos eléctricos
Muestreo en tableros, UPS y centros de control eléctrico.
Industria
Redes adaptadas a grandes áreas, procesos y ambientes complejos.
Cámaras frías
Accesorios y soluciones específicas para ambientes refrigerados.
ING LATAM suministra tuberías y accesorios para sistemas de aspiración
ING LATAM distribuye componentes para sistemas de detección de incendio por aspiración y acompaña al cliente desde el diseño hasta la puesta en marcha.
- Tubería VESDA.
- Capilares y microtubos.
- Tees, codos y uniones.
- Puntos de muestreo.
- Tapas y adaptadores.
- Filtros y accesorios especiales.
- Diseño de red.
- Instalación y pruebas.
Preguntas sobre tuberías y accesorios VESDA
¿Qué tubería utiliza un sistema VESDA?
Los sistemas VESDA utilizan redes de tubería diseñadas para transportar muestras de aire. El diámetro y material dependen del sistema, mercado y diseño.
¿Qué accesorios necesita una red VESDA?
Una red puede incluir tubería, uniones, tees, codos, tapas finales, capilares, adaptadores, puntos de muestreo, etiquetas, filtros y puntos de prueba.
¿Los orificios de muestreo pueden tener cualquier tamaño?
No. El diámetro de los orificios afecta el balance de flujo, sensibilidad y tiempo de transporte, por lo que debe calcularse.
¿Qué es un punto de muestreo capilar?
Es un punto remoto conectado mediante tubo capilar a la tubería principal, útil para mantener la red fuera de la vista o proteger espacios específicos.
¿Se pueden utilizar tuberías de otros fabricantes?
La compatibilidad debe verificarse considerando diámetro interno, material, comportamiento al fuego, certificaciones y diseño aprobado.
¿ING LATAM diseña redes VESDA?
Sí. ING LATAM puede realizar selección de equipos, diseño de red, suministro de accesorios, instalación, programación y pruebas funcionales.
Cotice tuberías y accesorios para su sistema de aspiración de incendio
Envíenos la referencia del detector, planos del área o listado de materiales. ING LATAM puede suministrar tubería, fittings, puntos de muestreo, capilares, adaptadores y accesorios VESDA.
