Planos de Sistemas Contra Incendio
Diseño técnico preciso de redes de protección contra incendios: rociadores, detección, alarma y supresión. Planos que garantizan cobertura total, cumplimiento normativo NFPA y la protección efectiva de personas, instalaciones y activos críticos.
Definición técnica
¿Qué son los planos de sistemas contra incendio?

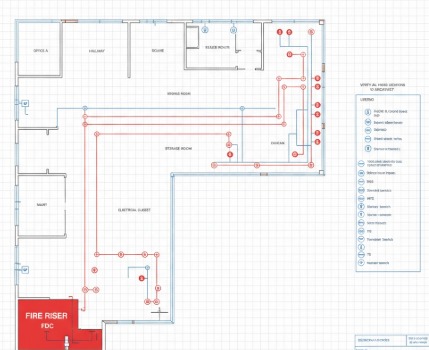

Los planos de sistemas contra incendio son representaciones técnicas detalladas que muestran la ubicación exacta de todos los elementos de protección: rociadores automáticos, detectores de humo, alarmas, estaciones manuales, extintores y redes de tubería. Constituyen el documento maestro que garantiza la correcta instalación, operación y mantenimiento del sistema, cumpliendo las normativas nacionales e internacionales.
Contar con planos precisos permite a ingenieros, contratistas y personal de seguridad visualizar la cobertura total del sistema, anticipar interferencias con otras redes y planificar intervenciones de forma eficiente, evitando errores costosos durante la obra.
Por qué son indispensables
Los planos contra incendio son fundamentales para:
Cumplir con normativas como NFPA 13 y reglamentos locales de seguridad (NSR-10).
Garantizar la correcta instalación y ubicación de rociadores, alarmas y detectores.
Facilitar el mantenimiento preventivo y las auditorías periódicas del sistema.
Asegurar la protección efectiva de personas, instalaciones y activos ante un incendio.
Alcance de la ingeniería de detalle
Tipos de planos contra incendio que diseñamos
Cada sistema de protección requiere un juego de planos especializado. Integramos todas las disciplinas en un proyecto coordinado, anticipando interferencias y garantizando cobertura sin zonas desprotegidas.
01 — RED HIDRÁULICA
Planos de rociadores y tubería
Distribución de rociadores automáticos, ramales, montantes y red de tubería con cálculo hidráulico según área de diseño y densidad de descarga, conforme a NFPA 13.
02 — DETECCIÓN Y ALARMA
Planos de detección de incendio
Ubicación de detectores de humo y calor, estaciones manuales, sirenas y luces estroboscópicas, con diagrama de cableado del panel de control bajo NFPA 72.
03 — SUPRESIÓN
Planos de extinción y agente limpio
Diseño de sistemas de supresión por agente limpio, espuma o agua nebulizada, con cálculo de concentración, boquillas y red de descarga para entornos críticos.
04 — BOMBEO
Planos de cuarto de bombas
Layout del sistema de bombeo contra incendio, succión, descarga, accesorios y controladores, garantizando presión y caudal de diseño según NFPA 20.
05 — EVACUACIÓN
Planos de evacuación y señalización
Rutas de evacuación, salidas de emergencia, puntos de encuentro, señalización fotoluminiscente para una respuesta ordenada.
06 — RECORD / AS-BUILT
Planos record (as-built)
Actualización fiel de los sistemas instalados en obra, base indispensable para el mantenimiento, las auditorías y futuras ampliaciones del sistema de protección.
Diseño de redes contra incendio
Del cálculo hidráulico al plano constructivo
El diseño de redes contra incendio consiste en la planificación técnica y estratégica de sistemas de protección capaces de detectar, controlar y extinguir incendios de forma eficiente. Este proceso incluye el cálculo hidráulico, la selección de materiales, la distribución de tuberías, rociadores, válvulas y equipos de control.
Un diseño correcto asegura el funcionamiento confiable del sistema, reduce riesgos y protege personas, instalaciones y activos críticos, siempre bajo el cumplimiento de las normas NFPA y las regulaciones locales vigentes.
Impacto en el proyecto
Importancia de los planos en los sistemas contra incendio
Los planos son esenciales para garantizar una instalación correcta, eficiente y segura. Permiten ubicar de manera precisa rociadores, detectores, alarmas y tuberías, asegurando cobertura total del sistema. Además, facilitan el cumplimiento normativo, el mantenimiento preventivo y las auditorías, protegiendo personas, activos y propiedades frente a incendios. Contar con planos detallados reduce riesgos, evita errores de instalación y optimiza la operación de los sistemas de protección.
Ventajas de trabajar con ingeniería especializada
Beneficios de contar con planos profesionales
Cobertura total garantizada
Permiten verificar que cada zona protegida cuente con el dispositivo correcto y la cobertura requerida.
Instalación y supervisión ágil
Facilitan el trabajo de contratistas, interventores y personal técnico durante la ejecución de obra.
Mayor seguridad de personas
Ayudan a reducir riesgos y a mejorar la respuesta del sistema frente a una emergencia real.
Cumplimiento normativo
Soportan revisiones técnicas, auditorías, trámites y requisitos de aseguradoras o autoridades.
Mantenimiento eficiente
Permiten ubicar componentes, válvulas, zonas, equipos y rutas de cableado de forma rápida.
Optimización de costos
Reducen reprocesos, interferencias y errores de instalación que pueden elevar el costo final del proyecto.
Cumplimiento normativo
Diseñamos bajo los más altos estándares internacionales
Todos nuestros planos de sistemas de protección contra incendios se elaboran en estricto cumplimiento de las normas NFPA, alineadas con las regulaciones locales colombianas vigentes. Aseguramos una operatividad confiable para la protección de vidas y la continuidad de su negocio.
