Suministro e Instalación de Sistemas de Rociadores Contra Incendios
Instalación de Rociadores Contra Incendio | NFPA 13
ING LATAM desarrolla proyectos de diseño, suministro, instalación, montaje y puesta en servicio de redes de supresión de incendio a base de agua para edificaciones comerciales, industriales, institucionales y de infraestructura. Implementamos sistemas de rociadores contra incendio, sprinklers automáticos, redes hidráulicas, tuberías, válvulas, acoples, siamesas, bombas contra incendio y accesorios. La instalación de una red de rociadores se desarrolla a partir del análisis del riesgo, ocupación, almacenamiento, geometría, demanda hidráulica y suministro de agua.
¿Qué es un sistema de rociadores contra incendio?
Un sistema de rociadores contra incendio es una red automática de protección a base de agua diseñada para controlar o suprimir el desarrollo de un incendio de acuerdo con las características del riesgo.
La red integra rociadores, tuberías, válvulas, suministro de agua, bombas y elementos de supervisión.
Los rociadores automáticos convencionales actúan individualmente cuando su elemento termosensible alcanza la condición de operación para la cual fue diseñado.
Diseño, suministro e instalación de rociadores
contra incendio
ING LATAM puede desarrollar el proyecto desde la ingeniería hasta la entrega del sistema instalado y probado.
Ingeniería
Criterios, planos, especificaciones y cálculos hidráulicos.
Suministro
Rociadores, tuberías, válvulas, acoples, soportes y accesorios.
Instalación
Montaje de redes, válvulas, ramales, soportería y sprinklers.
Pruebas
Pruebas hidráulicas, flujo, alarmas y puesta en servicio.
Instalación de rociadores contra incendio bajo NFPA 13
Es la referencia internacional más utilizada para establecer criterios técnicos de diseño e instalación de sistemas de rociadores automáticos.
La edición y requisitos aplicables deben determinarse según el proyecto, reglamentación local y autoridad competente.
Aspectos de diseño
- Clasificación de ocupación.
- Clasificación de riesgo.
- Almacenamiento.
- Altura.
- Tipo de mercancía.
- Densidad de diseño.
- Área de operación.
- Factor K.
- Separación entre rociadores.
- Obstrucciones.
- Demanda hidráulica.
Diseño, suministro e instalación de rociadores contra incendio
El diseño de una red de sprinklers no debe definirse únicamente por el área de la edificación.
Clasificación
Determinación de ocupación y riesgo del proyecto.
Distribución
Ubicación, cobertura y espaciamiento de rociadores.
Cálculo hidráulico
Determinación de presión, caudal y diámetros.
Planos
Coordinación de redes, soportes y montaje.
Cálculo hidráulico del sistema de rociadores
El cálculo hidráulico permite verificar si la fuente de agua, la bomba y la red pueden entregar la demanda del sistema.
El análisis considera pérdidas por fricción, longitudes, elevaciones, diámetros, caudales y presión en los rociadores del área de diseño.
Aspectos de diseño
- Planos.
- Área del proyecto.
- Alturas.
- Clasificación de riesgo.
- Tipo de almacenamiento.
- Rociador seleccionado.
- K-factor.
- Densidad requerida.
- Red existente.
- Prueba de suministro de agua.
Tipos de sistemas de rociadores contra incendio
Sistema húmedo
La red permanece llena de agua. Es una de las configuraciones más utilizadas.
Sistema seco
La red mantiene aire o gas presurizado hasta la actuación del sistema.
Preacción
Combina una lógica de detección con el ingreso controlado de agua.
Diluvio
Utiliza dispositivos abiertos y una válvula de diluvio para descarga simultánea.

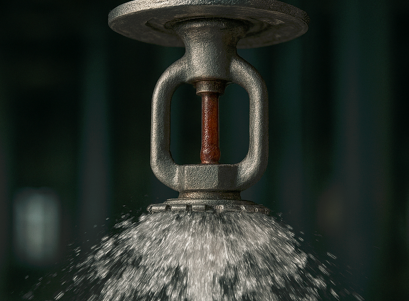

Selección del rociador contra incendio
El rociador es uno de los elementos más importantes de la red.
Su selección debe considerar factor K, orientación, temperatura, respuesta térmica, cobertura, clasificación del riesgo, tipo de almacenamiento y listado del producto.
Tipos de rociadores automáticos

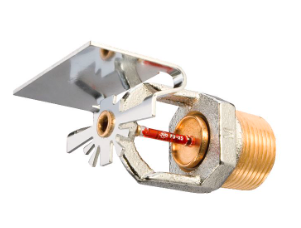

Pendent
Rociador orientado hacia abajo.

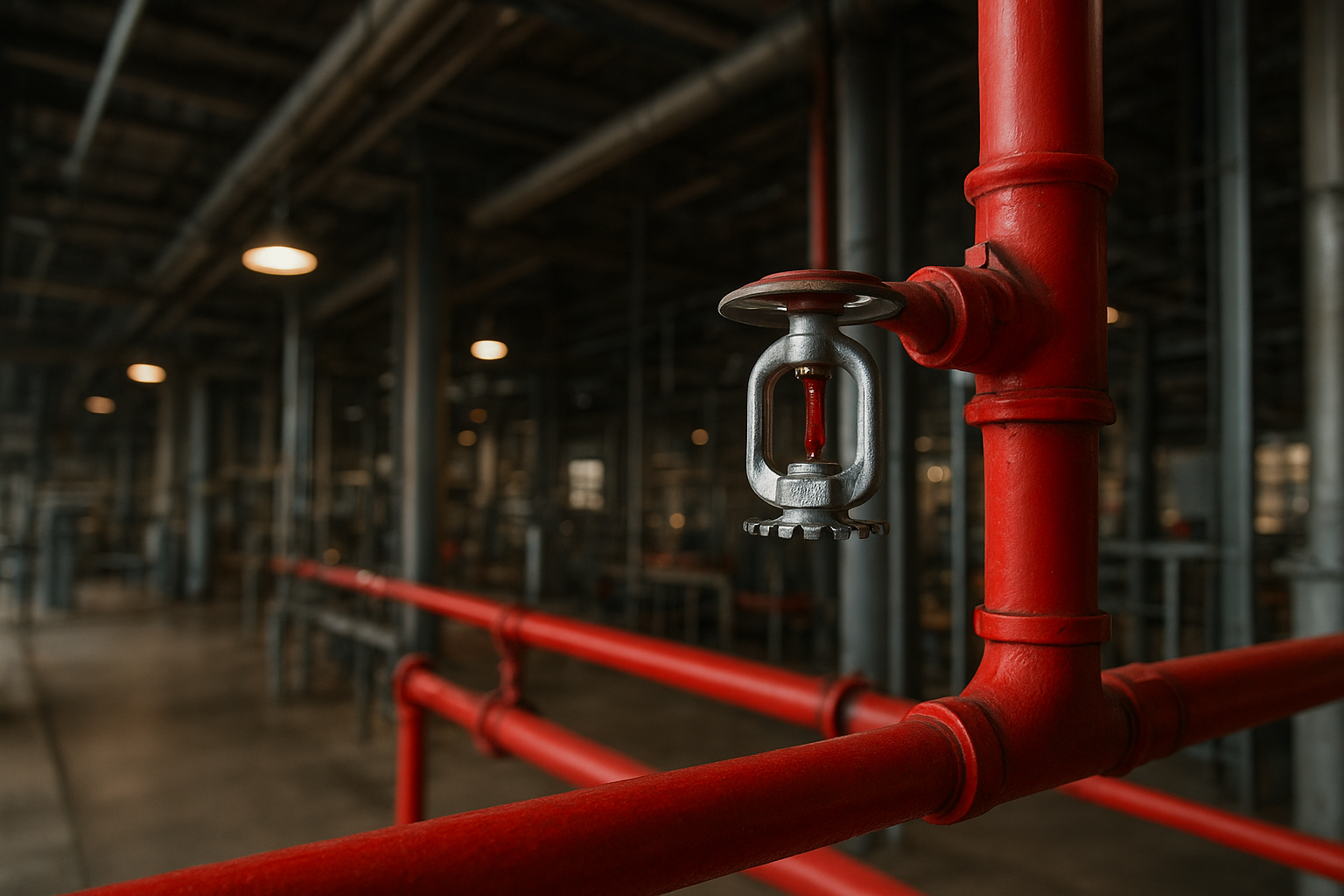

Upright
Rociador instalado verticalmente sobre la tubería.
Sidewall
Rociador para instalación lateral.
ESFR
Tecnología Early Suppression Fast Response para aplicaciones específicas de almacenamiento.
Respuesta rápida
Diseñados con características de respuesta térmica rápida para aplicaciones donde este tipo de rociador es requerido o permitido
Respuesta estándar
Rociadores con características de respuesta estándar para riesgos compatibles con su listado y diseño.
Componentes de una red de rociadores contra incendio
Rociadores
Dispositivos de descarga.
Tuberías
Principales, montantes y ramales.

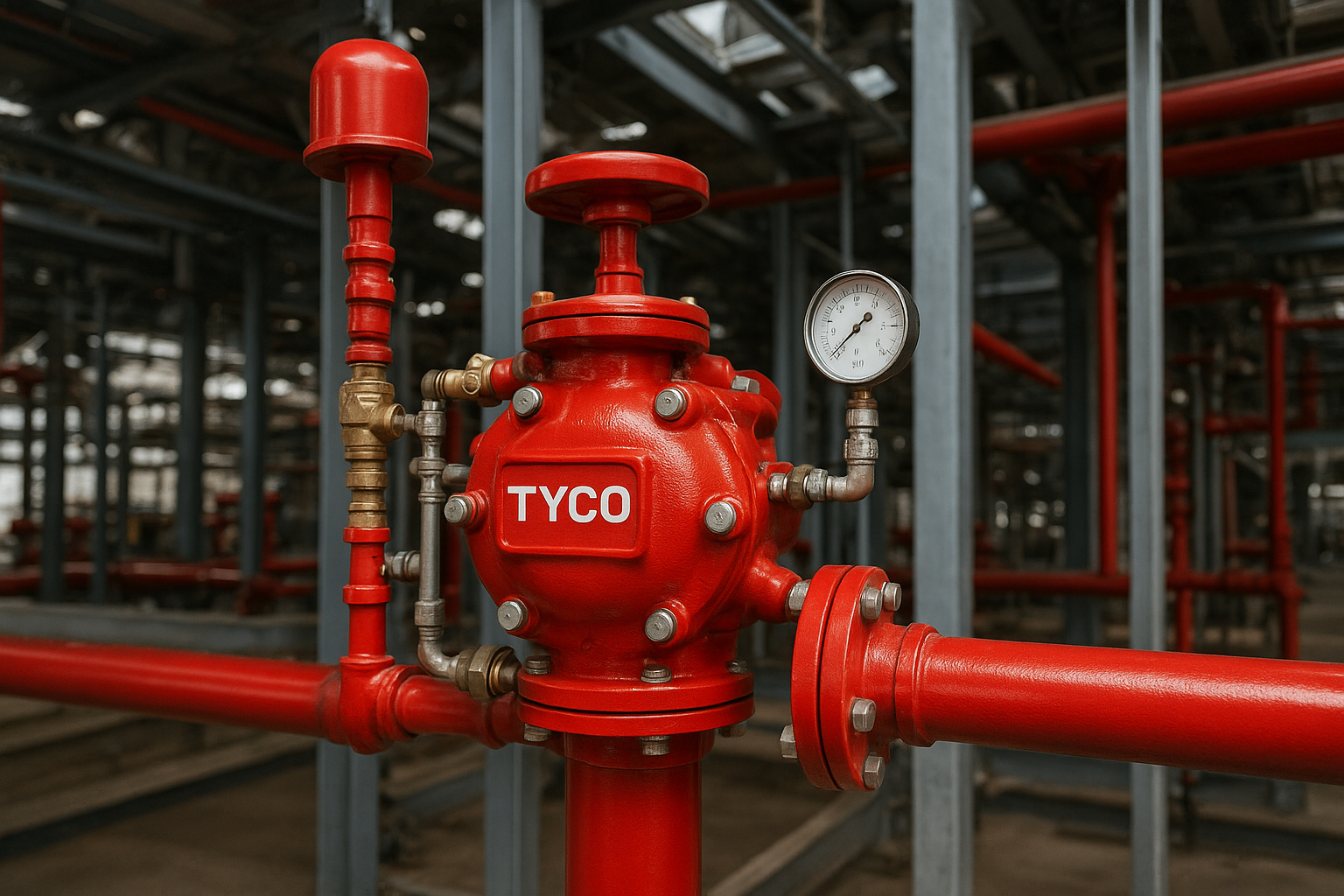

Válvulas
Control, alarma y supervisión.
Acoples
Conexiones mecánicas ranuradas.

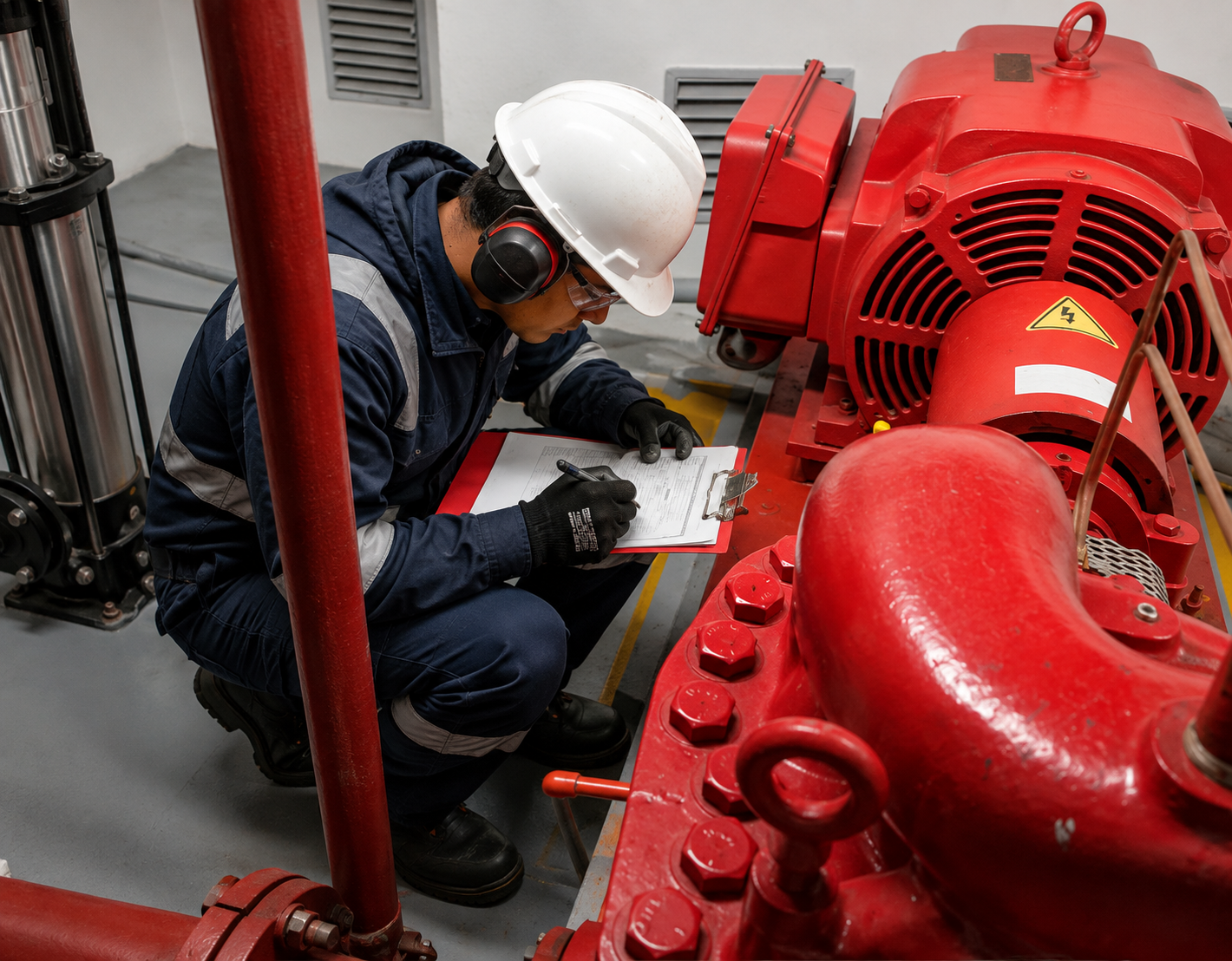

Bomba
Caudal y presión requeridos.
Tanque
Reserva de agua cuando aplica.
Siamesa
Conexión para bomberos.
Supervisión
Flujo y posición de válvulas.
Sistemas ranurados para redes contra incendio
En redes de protección a base de agua pueden utilizarse soluciones de unión mecánica ranurada para conectar tuberías y componentes.
Victaulic desarrolla un amplio portafolio para protección contra incendios, incluyendo sprinklers, acoples, fittings, válvulas, flow control, dispositivos, sistemas secos y soluciones de conexión para rociadores.
Tecnologías disponibles
- Acoples rígidos.
- Acoples flexibles.
- Fittings ranurados.
- Válvulas de alarma.
- Válvulas para sistemas secos.
- VicFlex.
- Rociadores.
- Flow control.
- Sistemas para riesgos especiales.
Rociadores y componentes certificados
La certificación de componentes es un aspecto fundamental de la confiabilidad de una red de rociadores.
Dependiendo de la especificación, pueden exigirse productos UL Listed, FM Approved u otras aprobaciones reconocidas.
La certificación debe verificarse para cada referencia y aplicación concreta.
IFSA y la protección contra incendios a base de agua
La International Fire Suppression Alliance — IFSA promueve globalmente la protección de vidas y bienes mediante sistemas eficaces de protección contra incendios a base de agua.
Su trabajo incluye educación, promoción, apoyo a la certificación de productos y desarrollo de asociaciones que impulsen buenas prácticas en sistemas de rociadores y otras tecnologías a base de agua.
Instalación de sistemas de rociadores contra incendio
La instalación de una red de sprinklers requiere coordinación entre ingeniería, arquitectura, estructura, HVAC, electricidad y demás disciplinas del proyecto..
Replanteo
Validación de rutas, niveles e interferencias.
Soportería
Montaje de soportes y fijaciones.
Tubería
Montaje de principales, montantes y ramales.
Sprinklers
Instalación y verificación de rociadores.
Montaje de la red de rociadores
El cálculo hidráulico permite verificar si la fuente de agua, la bomba y la red pueden entregar la demanda del sistema.
El análisis considera pérdidas por fricción, longitudes, elevaciones, diámetros, caudales y presión en los rociadores del área de diseño.
Aspectos de diseño
- Planos.
- Área del proyecto.
- Alturas.
- Clasificación de riesgo.
- Tipo de almacenamiento.
- Rociador seleccionado.
- K-factor.
- Densidad requerida.
- Red existente.
- Prueba de suministro de agua.
Pruebas y puesta en servicio
La entrega de una red de rociadores debe incluir la verificación de la instalación y las pruebas correspondientes al sistema.
Pruebas y verificaciones
- Inspección visual.
- Prueba hidrostática.
- Flushing cuando aplique.
- Prueba de flujo.
- Verificación de válvulas.
- Alarmas de flujo.
- Supervisión.
- Pruebas de bomba cuando corresponda.
- Documentación de entrega.
NFPA 25
Inspección, pruebas y mantenimiento
Después de la entrega, la red de rociadores requiere un programa de inspección, pruebas y mantenimiento que permita conservar la confiabilidad del sistema.
NFPA 25 es una referencia fundamental para las actividades de IPM en sistemas de protección contra incendios a base de agua.
IPM puede incluir
- Rociadores.
- Tuberías.
- Válvulas.
- Dispositivos de flujo.
- Bombas.
- Alarmas.
- Pruebas hidráulicas.
- Registros.
Aplicaciones de sistemas de rociadores contra incendio
Industrial
Bodegas
Centros Comerciales
Edificios
Hospitales
Hoteles
Oil & Gas
Data Centers
Instalación de rociadores contra incendio en Bogotá
ING LATAM desarrolla proyectos de instalación de sistemas de rociadores contra incendio en Bogotá y puede atender proyectos en diferentes regiones de Colombia.
El alcance puede integrar ingeniería, prefabricación, suministro, instalación, pruebas y documentación de entrega.
Proyectos
- Obra nueva.
- Remodelaciones.
- Ampliaciones.
- Reposición de redes.
- Cambio de ocupación.
- Actualizaciones.
- Expansiones.
Precio de instalación de rociadores contra incendio
El precio de una instalación no debería definirse únicamente por metro cuadrado.
Área
Tamaño y geometría del proyecto.
Riesgo
Ocupación y almacenamiento.
Hidráulica
Caudal, presión y diámetros.
Infraestructura
Bomba, tanque, válvulas y redes.
Para preparar una cotización precisa: envíe planos arquitectónicos, uso de las áreas, alturas, tipo de almacenamiento, ubicación del proyecto y condiciones del suministro de agua.
Empresa de instalación de rociadores contra incendio
Ing Latam integra ingeniería, suministro, montaje, pruebas y puesta en servicio de sistemas de protección contra incendios a base de agua.
Nuestro alcance puede incluir rociadores, redes, tubería, válvulas, gabinetes, siamesas, bombas, preacción, diluvio y componentes de supervisión.
.
Proceso para contratar un sistema de rociadores
Información
Planos, uso, alturas y requerimientos.
Ingeniería
Análisis de riesgo y solución.
Cotización
Materiales, mano de obra y alcance.
Ejecución
Instalación, pruebas y entrega.
Preguntas sobre sistemas de rociadores contra incendio
¿Qué es un sistema de rociadores contra incendio?
Es una red de protección contra incendios a base de agua compuesta por rociadores, tuberías, válvulas y un suministro hidráulico.
¿Qué norma se utiliza para instalar rociadores contra incendio?
NFPA 13 es una de las principales referencias internacionales para el diseño e instalación de sistemas de rociadores.
¿Todos los rociadores se activan al mismo tiempo?
No. En los sistemas automáticos convencionales los rociadores actúan individualmente cuando reciben el calor suficiente. Los sistemas de diluvio utilizan una arquitectura diferente.
¿Qué tipos de sistemas de rociadores existen?
Entre los principales se encuentran sistemas húmedos, secos, de preacción y de diluvio.
¿Qué significa sprinkler?
Sprinkler es el término en inglés utilizado habitualmente para referirse al rociador automático contra incendio.
¿Qué es un rociador ESFR?
ESFR significa Early Suppression Fast Response y corresponde a una categoría de rociadores utilizada en determinadas aplicaciones de almacenamiento.
¿Qué incluye una instalación de rociadores?
Puede incluir ingeniería, cálculo hidráulico, tuberías, soportería, válvulas, rociadores, bomba, pruebas y documentación, dependiendo del alcance.
¿Cuánto cuesta instalar rociadores contra incendio?
El precio depende del área, clasificación de riesgo, altura, cantidad y tipo de rociadores, diámetros, bomba, tanque, condiciones de obra y alcance de ingeniería.
¿Qué información necesito para cotizar?
Planos, área, uso de los espacios, alturas, tipo de almacenamiento, ubicación e información del suministro de agua.
¿ING LATAM instala rociadores en Bogotá?
ING LATAM desarrolla proyectos de sistemas contra incendio a base de agua y puede atender instalaciones de rociadores en Bogotá y otras regiones de Colombia.
¿Los sistemas de rociadores requieren mantenimiento?
Sí. Después de la instalación requieren inspección, pruebas y mantenimiento periódico.
