Diseño de Sistemas de Detección de Incendios
ING LATAM desarrolla ingeniería conceptual, ingeniería básica e ingeniería de detalle para sistemas de detección, alarma, notificación y señalización de incendios.
El diseño integra paneles de control, detectores automáticos, estaciones manuales, sirenas, estrobos, módulos, fuentes, baterías, lazos SLC, circuitos NAC, redes entre paneles e interfaces con otros sistemas, con criterios técnicos basados en NFPA 72 y requisitos aplicables de la NSR-10.
Fire Alarm & Detection Engineering
Conceptual · Básica · Detalle · NFPA 72
El diseño define cómo detectar, procesar, comunicar y gestionar una condición de incendio
Un sistema de detección de incendios no consiste únicamente en ubicar detectores sobre un plano. La ingeniería debe estudiar uso del edificio, riesgos, geometría, altura, ventilación, ocupación, rutas de evacuación, arquitectura, suministro eléctrico, interfaces y estrategia de respuesta.
El resultado debe ser un sistema supervisado, documentado, mantenible, expandible y coordinado con las necesidades reales de la edificación.
Definición de la filosofía de detección y alarma contra incendio
Clasificación del proyecto
Análisis preliminar de ocupación, nivel de riesgo, criticidad y necesidades de seguridad humana.
Tipo de arquitectura
Selección conceptual entre sistemas convencionales, direccionables, en red o detección especial.
Estrategia de iniciación
Definición preliminar de detección automática, estaciones manuales, supervisión y señales externas.
Estrategia de notificación
Concepto de sirenas, estrobos, evacuación por voz y señales para ocupantes u operadores.
Arquitectura del sistema, zonificación, equipos y circuitos principales
La ingeniería básica transforma la filosofía conceptual en una configuración técnica definida y coordinada.
Se establecen paneles, anunciadores, zonas, lazos, circuitos de notificación, fuentes, comunicación, interfaces y criterios de respaldo de energía.
Alcance típico
- Base de diseño.
- Arquitectura convencional o direccionable.
- Ubicación preliminar de paneles y anunciadores.
- Zonificación lógica y física.
- Lazos SLC.
- Circuitos NAC.
- Selección de detectores.
- Estaciones manuales.
- Notificación audible y visible.
- Interfaces con HVAC, ascensores, puertas y BMS.
- Respaldo de energía.
Planos, diagramas, circuitos y documentos para instalación y programación
La ingeniería de detalle desarrolla el sistema con el nivel de definición necesario para instalación, cableado, programación, pruebas, puesta en marcha y mantenimiento.
Documentación de detalle

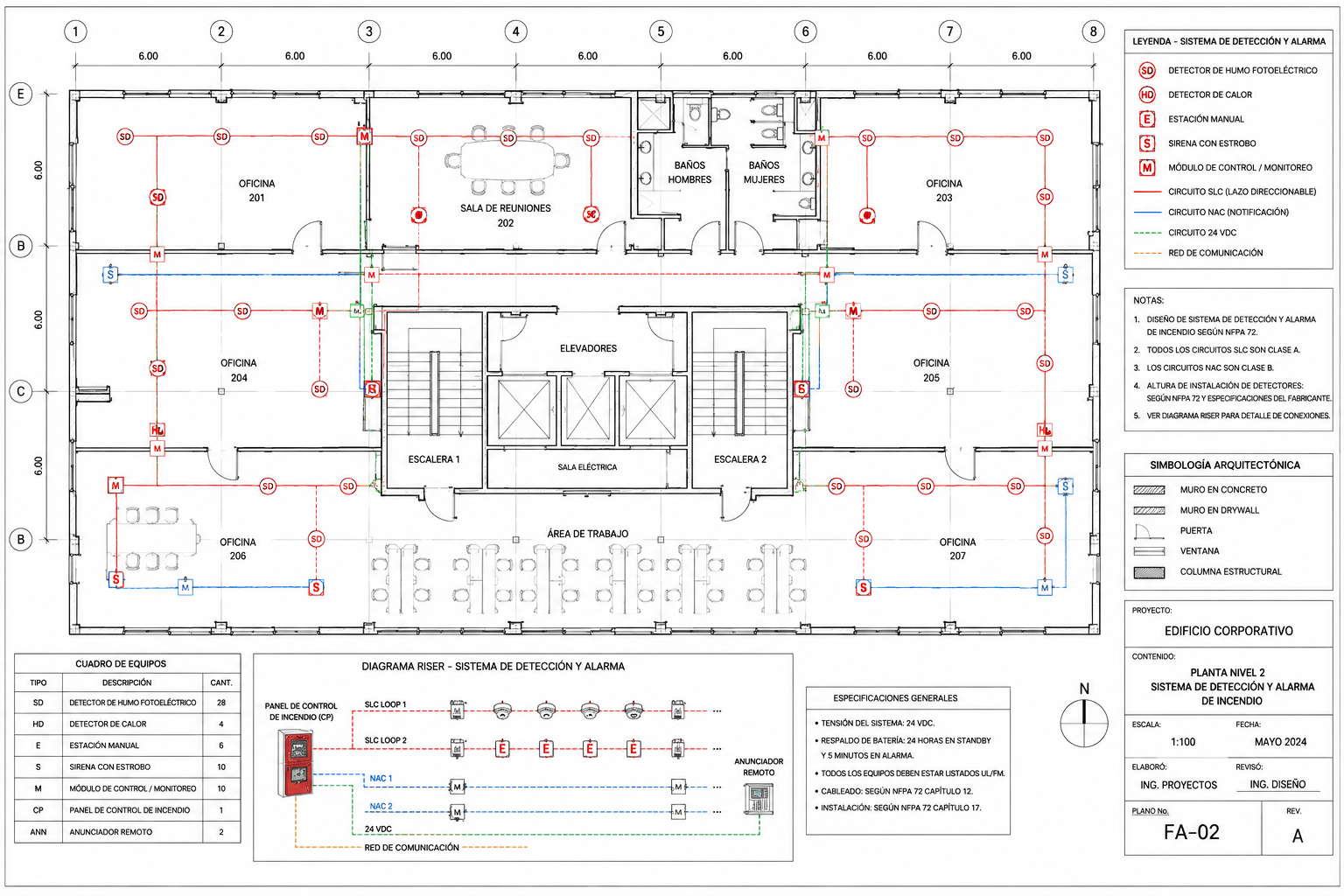

- Planos de planta por nivel.
- Ubicación exacta de dispositivos.
- Diagramas riser.
- Diagramas unifilares.
- Lazos SLC y circuitos NAC.
- Rutas de cableado.
- Interconexiones y módulos de control.
- Matrices causa-efecto.
- Cálculo de baterías y fuentes.
- Especificaciones técnicas.
- Listado de equipos y materiales.
- Notas de programación y pruebas.
Diseño de sistemas de alarma y señalización bajo criterios NFPA 72
Iniciación
Detectores, estaciones manuales, módulos supervisores y otras señales de entrada.
Notificación
Aparatos audibles, visuales y sistemas de comunicación de emergencia cuando correspondan.
Supervisión
Monitoreo de circuitos, fuentes, comunicaciones, válvulas e interfaces críticas.
Documentación
Planos, secuencias, cálculos, registros de pruebas y documentos para operación y mantenimiento.
Detección y alarma de incendio bajo los requisitos aplicables de la NSR-10
En Colombia, el diseño debe revisar los requisitos aplicables del Título J de la NSR-10 en función del grupo de ocupación y características del proyecto.
El alcance final debe coordinarse con la normativa contractual, el proyecto y la autoridad competente.
Nota: la denominación correcta es NSR-10.
Ingeniería para proyectos en Bogotá y Colombia
Edificios nuevos
Diseño coordinado desde arquitectura para facilitar instalación, pruebas y mantenimiento.
Edificaciones existentes
Levantamiento, diagnóstico y rediseño para ampliaciones, adecuaciones y modernizaciones.
Revisión técnica
Validación de planos, especificaciones, matriz causa-efecto, cálculos y compatibilidad de equipos.

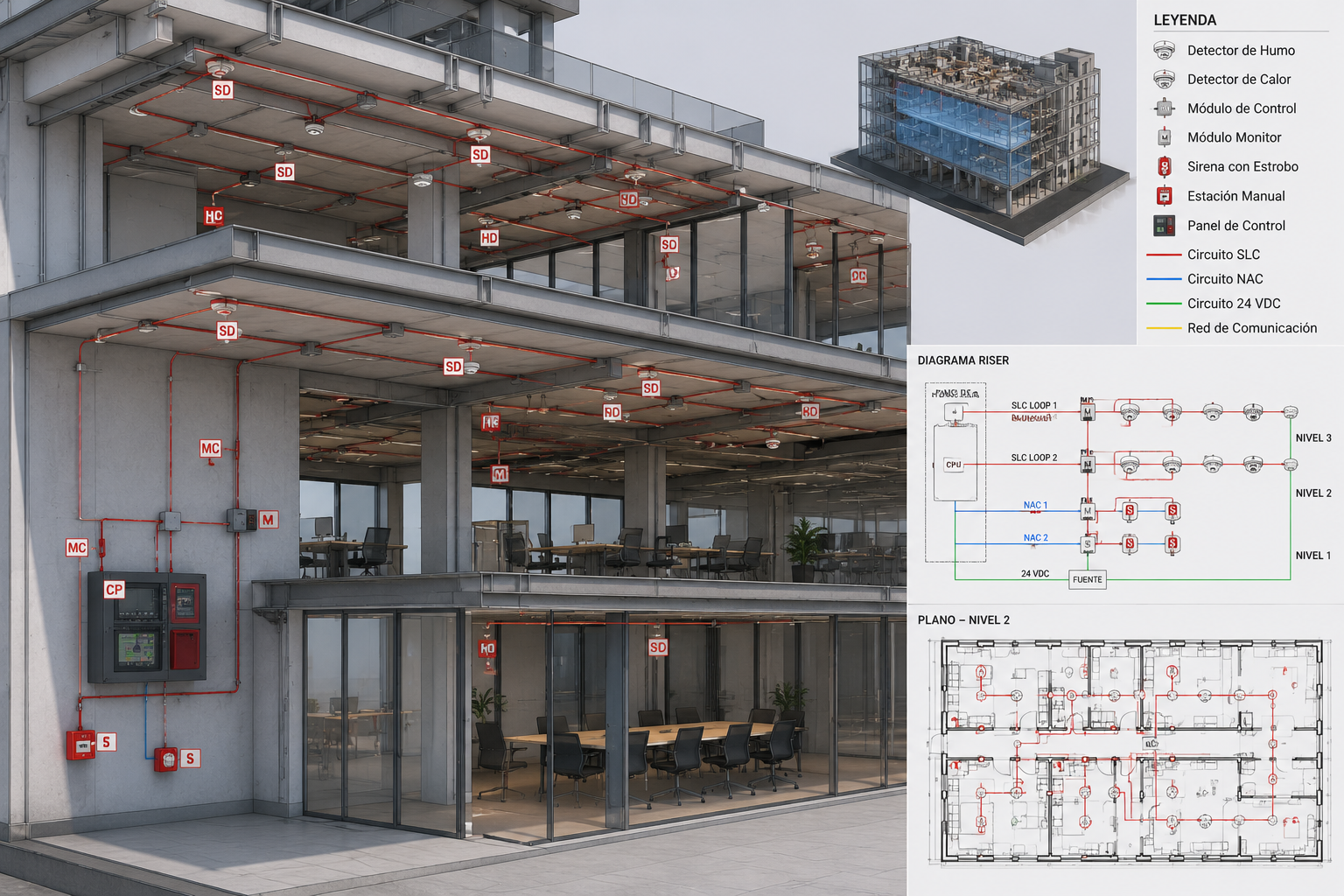

Arquitectura técnica del sistema de detección y alarma
Panel de control
Procesa señales de alarma, supervisión y falla y ejecuta la lógica programada.
Dispositivos de iniciación
Detectores de humo, calor, multicriterio, ducto, estaciones manuales y módulos.
Notificación
Sirenas, estrobos, speakers y sistemas de evacuación por voz según aplicación.
Interfaces
Ascensores, HVAC, puertas, dampers, BMS y sistemas de supresión.
Selección del panel y arquitectura de control
La selección del panel debe considerar número de dispositivos, cantidad de lazos, circuitos de notificación, expansión, networking, comunicación, interfaces, registro de eventos y estrategia de mantenimiento.
Para instalaciones críticas o de gran tamaño puede ser necesario un sistema direccionable, modular y en red.
Selección y ubicación de detectores de incendio
La tecnología de detección debe corresponder al fenómeno esperado, al ambiente y al nivel de riesgo. La ubicación final debe considerar techos, geometría, ventilación, obstrucciones y condiciones ambientales.
Humo fotoeléctrico
Detección de partículas de humo en aplicaciones compatibles.
Térmico
Aplicaciones donde las condiciones del ambiente hacen apropiada la detección térmica.
Multicriterio
Combinación de variables para mejorar la discriminación en aplicaciones compatibles.
Detección especial
Aspiración, beam, llama u otras tecnologías según riesgo y geometría.
Matriz causa-efecto y secuencias de operación
La matriz causa-efecto documenta qué debe ocurrir cuando el sistema recibe una señal de alarma, supervisión o falla.
- Activación de sirenas y estrobos.
- Mensajes de evacuación.
- Retorno o liberación de ascensores.
- Parada o control de HVAC.
- Cierre o liberación de puertas.
- Operación de dampers.
- Señalización a BMS o centro de control.
- Interfaz con sistemas de supresión cuando aplique.
- Monitoreo de válvulas y bombas.
Cálculos y verificaciones de ingeniería
Baterías
Dimensionamiento de autonomía del sistema según cargas y condiciones de operación aplicables.
Fuentes
Verificación de capacidad de paneles y fuentes auxiliares frente a la demanda conectada.
Caída de tensión
Evaluación de circuitos de notificación y alimentación para verificar desempeño.
Capacidad de lazos
Revisión de dispositivos, módulos y cargas según límites del fabricante y arquitectura.
Coordinación con arquitectura y sistemas MEP
Arquitectura
Ubicación de detectores, estaciones manuales, sirenas y estrobos respecto a espacios y rutas.
Eléctrico
Rutas de cableado, canalizaciones, alimentación y respaldo eléctrico.
Mecánico / BMS
Interfaz con HVAC, dampers, ascensores, puertas, controles y automatización.
Entregables de ingeniería de detección de incendios
| Entregable | Contenido | Etapa |
|---|---|---|
| Base de diseño | Normativa, ocupación, estrategia, arquitectura y supuestos. | Conceptual / Básica |
| Planos conceptuales | Distribución preliminar de paneles, dispositivos y zonificación. | Conceptual |
| Planos de ingeniería básica | Arquitectura del sistema, lazos, circuitos e interfaces principales. | Básica |
| Planos de detalle | Ubicación exacta de dispositivos, cableado, rutas y referencias. | Detalle |
| Riser / unifilar | Interconexión de paneles, lazos, NAC, fuentes, anunciadores y redes. | Detalle |
| Matriz causa-efecto | Secuencias de operación e interfaces. | Detalle |
| Cálculos eléctricos | Baterías, fuentes, cargas y caída de tensión cuando corresponda. | Detalle |
| Especificaciones técnicas | Características mínimas de equipos, cableado, instalación y pruebas. | Detalle |
| Listado de materiales | Paneles, detectores, módulos, notificación, fuentes, baterías y accesorios. | Detalle |
Metodología de trabajo de ING LATAM
01 · Información base
Planos, ocupación, riesgos, arquitectura, equipos existentes y requisitos del proyecto.
02 · Criterios
Normativa, filosofía de detección, arquitectura y estrategia de notificación.
03 · Diseño
Dispositivos, lazos, circuitos, interfaces, cálculos y coordinación.
04 · Entrega
Planos, diagramas, matrices, especificaciones y listados.
¿Qué necesitamos para cotizar el diseño?
Para determinar correctamente el alcance de la ingeniería es recomendable disponer de la documentación base del proyecto.
- Planos arquitectónicos DWG o PDF.
- Uso y ocupación de las áreas.
- Alturas y tipos de cielo raso.
- Información de sistemas existentes.
- Especificaciones del proyecto.
- Requerimientos de interventoría o aseguradora.
- Interfaces con HVAC, ascensores, puertas y BMS.
- Requisitos de evacuación por voz cuando existan.
- Normativa o edición contractual definida.
Diseño, suministro, programación, instalación y mantenimiento
ING LATAM desarrolla proyectos para edificios comerciales, hospitales, universidades, industria, centros de datos, hoteles, centros logísticos e infraestructura crítica.
El alcance puede integrarse con suministro de equipos, instalación, programación, pruebas funcionales, puesta en marcha, mantenimiento y modernización.
Preguntas sobre diseño de sistemas de detección de incendios
¿Qué incluye el diseño de un sistema de detección de incendios?
Puede incluir ingeniería conceptual, básica y de detalle, planos, diagramas, selección de dispositivos, lazos, circuitos, matrices causa-efecto, cálculos eléctricos, especificaciones y listados de materiales.
¿Qué norma se utiliza para diseñar sistemas de detección de incendios?
NFPA 72 es una referencia técnica principal. En Colombia también deben revisarse los requisitos aplicables de la NSR-10 y las condiciones particulares del proyecto.
¿La NSR-10 contempla sistemas de detección y alarma?
Sí. El Título J establece requisitos de protección contra incendios según el grupo de ocupación; el alcance exacto debe evaluarse para cada proyecto.
¿Diseñan sistemas de detección de incendios en Bogotá?
Sí. ING LATAM desarrolla ingeniería para proyectos en Bogotá y otras ciudades de Colombia.
¿El diseño incluye cálculo de baterías?
Cuando corresponde al alcance, se realiza el dimensionamiento de baterías y fuentes considerando las cargas del sistema y los criterios aplicables.
¿Pueden revisar un sistema ya diseñado?
Sí. Se pueden revisar planos, diagramas, matriz causa-efecto, cálculos, compatibilidad de equipos, cobertura y documentación técnica.
¿Necesita diseñar o revisar un sistema de detección y alarma de incendios?
Envíenos sus planos arquitectónicos, información de ocupación y requisitos del proyecto. Podemos estructurar una propuesta de ingeniería conceptual, básica o de detalle para Bogotá, Colombia y proyectos en Latinoamérica.
