Sistemas de Extinción con Agente Limpio
Los sistemas de agente limpio están diseñados para controlar incendios rápidamente sin utilizar agua y sin dejar residuos sobre los equipos protegidos.
Son especialmente adecuados para data centers, salas de servidores, cuartos eléctricos, UPS, telecomunicaciones, centros de control, laboratorios, archivos y activos de alto valor.
ING LATAM desarrolla soluciones con FM-200, ECARO-25, FK-5-1-12 y gases inertes según la aplicación, normativa, disponibilidad y condiciones del proyecto.
Clean Agent Fire Suppression
Diseño · Instalación · Recarga · Mantenimiento · Door Fan Test
Conceptos básicos de un sistema de agente limpio
Un sistema fijo de extinción con agente limpio combina detección, control, almacenamiento del agente, red de tuberías y boquillas de descarga.
Ante una condición de incendio confirmada, el sistema puede iniciar una secuencia de alarma, pre-descarga, control de equipos y liberación del agente dentro del recinto protegido.
En sistemas por inundación total, la finalidad es alcanzar la concentración de diseño en todo el volumen protegido y mantenerla durante el periodo requerido.
Extinción para espacios donde el agua puede generar pérdidas adicionales
Sin residuos
No deja polvo, espuma o agua sobre equipos y superficies después de la descarga.
No conductor
Apropiado para protección de equipos eléctricos y electrónicos según diseño y listado.
Extinción rápida
La descarga se diseña para alcanzar rápidamente la concentración requerida.
Continuidad operativa
Reduce daño colateral y tareas de limpieza en instalaciones críticas.
Agentes halocarbonados y gases inertes
NFPA 2001 contempla diferentes agentes gaseosos. Para seleccionar una solución conviene diferenciar dos grandes familias.
Agentes halocarbonados
Se almacenan normalmente como líquidos presurizados y se vaporizan durante la descarga.
- HFC-227ea — FM-200.
- HFC-125 — ECARO-25.
- FK-5-1-12.
- Otros agentes contemplados por NFPA 2001.
Gases inertes
Utilizan gases presentes naturalmente en la atmósfera o mezclas de ellos.
- IG-01 — Argón.
- IG-100 — Nitrógeno.
- IG-55 — Nitrógeno + Argón.
- IG-541 — Nitrógeno + Argón + CO₂.
FM-200, ECARO-25, FK-5-1-12 y gases inertes
| Solución | Designación | Familia | Características | Aplicaciones |
|---|---|---|---|---|
| FM-200 | HFC-227ea | Halocarbonado | Agente gaseoso sin residuos. | Data centers, eléctricos, telecomunicaciones, control. |
| ECARO-25 | HFC-125 | Halocarbonado | Solución Fike para sistemas de agente limpio. | Salas eléctricas, servidores y riesgos especiales. |
| FK-5-1-12 | FK-5-1-12 | Halocarbonado | Alternativa técnica sujeta a fabricante, listado y disponibilidad. | Centros de datos, archivos y equipos electrónicos. |
| Novec 1230 | Marca histórica 3M de FK-5-1-12 | Halocarbonado | Debe verificarse disponibilidad y compatibilidad para proyectos actuales. | Sistemas existentes y modernización. |
| Gases inertes | IG-01 / IG-100 / IG-55 / IG-541 | Inerte | Mayor volumen de almacenamiento y diseño específico de presión. | Data centers, archivos, industria e infraestructura crítica. |
FM-200: agente limpio para riesgos especiales
FM-200 es la denominación comercial asociada al agente HFC-227ea.
Se utiliza en sistemas de inundación total para proteger recintos con equipos electrónicos y activos donde se busca evitar daño por agua o residuos.
El sistema debe diseñarse según volumen, riesgo, temperatura, altitud, concentración requerida y configuración hidráulica de tuberías y boquillas.

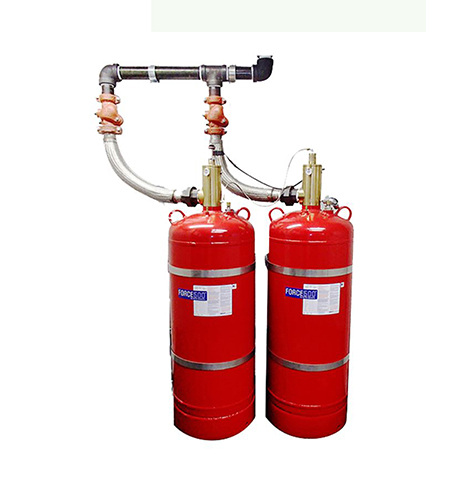

Componentes típicos
- Cilindro de almacenamiento.
- Válvula y actuador.
- Tubería de descarga.
- Boquillas.
- Panel de liberación.
- Detectores.
- Estación manual de descarga.
- Dispositivo de aborto, cuando aplique.
- Alarma de pre-descarga.
- Señalización de descarga.
ECARO-25 con agente HFC-125
ECARO-25 es un sistema de Fike que utiliza HFC-125 como agente de extinción.
El agente se almacena como líquido comprimido y se descarga como vapor eléctricamente no conductor, sin dejar residuos.
Su diseño puede incluir sistemas ingenierizados, cálculos de flujo, tuberías, boquillas, cilindros y sistemas de detección y liberación.
ECARO-25
- Agente: HFC-125.
- Fabricante: Fike.
- Aplicaciones de inundación total.
- Diseño de red y boquillas.
- Soluciones UL / ULC / FM según configuración y equipo.
- Referencia normativa NFPA 2001.
Novec 1230 y la transición hacia soluciones FK-5-1-12
Durante años 3M Novec 1230 fue una de las marcas más reconocidas para protección con fluido FK-5-1-12.
Para proyectos actuales es importante distinguir entre la marca Novec 1230 y la designación técnica FK-5-1-12.
Para proyectos nuevos deben revisarse disponibilidad, fabricante, listados, compatibilidad, regulación y alternativas.
¿Tiene un sistema Novec 1230 instalado?
No significa que el sistema deba retirarse automáticamente.
- Estado de cilindros.
- Cantidad de agente.
- Disponibilidad para recarga.
- Compatibilidad de componentes.
- Pruebas del sistema.
- Integridad del recinto.
- Estrategia futura de mantenimiento o migración.
Norma para sistemas de extinción con agente limpio
NFPA 2001 establece requisitos para diseño, instalación, aprobación, inspección, pruebas y mantenimiento de sistemas de extinción con agentes gaseosos incluidos en su alcance.
Diseño
Concentraciones, cantidad de agente, recinto, boquillas y criterios de descarga.
Seguridad
Evaluación de exposición, ocupación, alarmas y procedimientos de liberación.
Integridad
El recinto debe retener la concentración requerida durante el tiempo de diseño.
Mantenimiento
Inspección de cilindros, cantidad de agente, presión, componentes y condiciones del sistema.
Diseño de un sistema de agente limpio
Análisis del riesgo
Identificación del activo, tipo de fuego, ocupación y criticidad.
Volumen
Cálculo del volumen neto del recinto, temperatura y altitud.
Agente
Selección del agente y concentración de diseño aplicable.
Descarga
Cálculo de cilindros, tuberías, boquillas y distribución del agente.
Componentes de un sistema de extinción con agente limpio
Almacenamiento
Cilindros, válvulas, actuadores y manifolds cuando aplique.
Distribución
Tuberías, accesorios y boquillas calculadas para la descarga.
Detección
Detectores, circuitos, módulos y panel de control de liberación.
Seguridad
Alarmas, pre-descarga, descarga manual, aborto, señalización e interfaces.
Secuencia de detección y liberación
Una configuración automática puede utilizar confirmación mediante dos eventos o zonas de detección antes de iniciar la descarga, dependiendo del diseño del sistema.
- Detección inicial del incendio.
- Alarma y señalización.
- Confirmación según lógica programada.
- Inicio del periodo de pre-descarga.
- Control de HVAC, dampers u otros equipos.
- Liberación del agente.
- Señalización del estado de descarga.
Door Fan Test: integridad del recinto protegido
El desempeño de un sistema de agente limpio depende no solamente de descargar la cantidad correcta de agente.
El recinto debe conservar la concentración durante el tiempo requerido.
El Door Fan Test permite evaluar la hermeticidad del recinto sin necesidad de realizar una descarga real.
Aplicaciones de los sistemas con agentes limpios
Data Centers
Servidores, storage, networking, UPS y salas de infraestructura.
Cuartos eléctricos
Tableros, control, protecciones, UPS y equipos energizados.
Telecomunicaciones
Shelters, centros de comunicación y nodos de red.
Archivos y laboratorios
Activos sensibles, documentación y equipos de alto valor.
Servicios para sistemas de agente limpio
Diseño
Ingeniería, selección de agente, cálculos y planos.
Instalación
Cilindros, tuberías, boquillas, detección y liberación.
Mantenimiento
Inspección, pruebas, diagnóstico y verificación del sistema.
Recarga
Evaluación y recarga según agente, cilindro, fabricante y disponibilidad.
Mantenimiento de sistemas de agente limpio
Un sistema instalado hace años puede dejar de funcionar correctamente si cambian el recinto, la detección, el sellamiento o el estado de los cilindros.
Verificaciones típicas
- Estado general de cilindros.
- Cantidad de agente.
- Presión.
- Válvulas y actuadores.
- Tuberías y boquillas.
- Panel de liberación.
- Detectores.
- Alarmas de pre-descarga.
- Estaciones manuales.
- Interfaces.
- Integridad del recinto.
- Documentación y señalización.
¿Qué agente limpio utilizar?
Proyecto nuevo
Evaluamos regulación, disponibilidad, listados, volumen, presión, seguridad, infraestructura y costo total.
Sistema existente
Revisamos agente instalado, cilindros, repuestos, recarga, panel, tubería y posibilidad de conservar el sistema.
Modernización
Comparamos continuidad del sistema actual contra migración a una solución disponible y técnicamente compatible.
Preguntas sobre agentes limpios contra incendio
¿Qué es un agente limpio?
Es un agente extintor gaseoso o volátil, eléctricamente no conductor y que no deja residuos persistentes después de la descarga, utilizado principalmente para riesgos especiales y activos sensibles.
¿Cuáles son las clases de agentes limpios?
NFPA 2001 contempla agentes halocarbonados y gases inertes. Entre los halocarbonados se encuentran HFC-227ea, HFC-125 y FK-5-1-12; entre los inertes se encuentran IG-01, IG-100, IG-55 e IG-541.
¿Qué es FM-200?
FM-200 es una denominación comercial ampliamente asociada al agente HFC-227ea, utilizado en sistemas de extinción por agente limpio.
¿Qué es ECARO-25?
ECARO-25 es una solución de Fike que utiliza HFC-125 como agente extintor limpio.
¿Qué es Novec 1230?
Novec 1230 fue la marca de 3M para un fluido de protección contra incendios basado en FK-5-1-12. Para proyectos actuales deben analizarse disponibilidad y alternativas compatibles.
¿Qué norma aplica a sistemas de agente limpio?
NFPA 2001 es una referencia principal para diseño, instalación, aprobación y mantenimiento de sistemas de extinción con agentes limpios.
¿Qué es el Door Fan Test?
Es una prueba de integridad del recinto que permite estimar si el espacio puede conservar la concentración del agente durante el tiempo requerido sin realizar una descarga real.
¿Se puede recargar un sistema FM-200, ECARO-25 o FK-5-1-12?
Depende del agente, estado y certificación del cilindro, fabricante, disponibilidad de producto y compatibilidad del sistema. Debe evaluarse técnicamente cada instalación.
¿Necesita diseñar, mantener, recargar o modernizar un sistema de agente limpio?
ING LATAM puede evaluar su proyecto o sistema existente para definir la solución adecuada entre FM-200, ECARO-25, FK-5-1-12, gases inertes u otras tecnologías de protección de riesgos especiales.
